HT-Hi3519AV100標準開發套件
產品介紹 產品簡介Hi3519AV100標準開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi-3519A核心板設計的一款海思嵌入式開發板。Hi3519AV100處理器核心具有2*ARM Cortex A53@1.5GHz， 32KB I-cache， 32KB Dcache /256KB L2 cache ，支持 Neon 加速，集成 FPU 處理單元，集成 Tensilica Vision P6 DSP@710MHz，32KB I-Cache /32KB I-RAM/512KB Data RAM，0.3Tops 神經網絡運算性能，支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡。Hi3519AV100標準開發板標配為索尼IMX334鏡頭模組輸入、4K@30 HDMI輸出、USB3.0、SDIO3.0、1路10M/100M/1000網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。接口資源Hi3519AV100標準開發板-背面接口資源Hi3519AV100標準開發板-背面接口資源產品規格1、硬件規格參數項目類型型號參數說明核心配置處理器Hi3519AV100DSPensilica Vision P6 DSP@710MHzNNIE2.0Tops 神經網絡運算性能DDR4DDR4*1 8Gb*1EMMC8GB連接器CON1-SATA4xFX10A-120P-SV2主板接口1單板電源開關2JTAG 連接器3RS232 串口，系統主調試串口4I2S 預留接口5Sensor 接口16sensor 接口27Core 電源電壓測試接口8IO 電源電壓測試接口9音頻輸出接口，連接到AC_OUTL/R 管腳，經過功放輸出音頻10音頻輸入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。11音頻輸入接口1，AC_IN1L/AC_IN1P 、AC_I N1L/AC_IN1N12USB2.0 接口13USB3.0 向下兼容支持的USB2.0 接口14SDIO0 接口，支持SD3.015PCIEX1 接口16HDMI 接口17RJ45 千兆網口18HDMI 接口19單板電源輸入接口20撥動開關SW221撥動開關SW122一鍵升級按鍵23系統外部復位按鍵24DC-IRIS 電路接口25P_IRIS 電路接口26UART2 接口，使用時需外接串口轉接板27UART1 接口，使用時需外接串口轉接板工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）2、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 3、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 4、功耗典型電壓典型電流典型功耗12VTBDTBD 查看更多
HT-Hi3519AV100定制開發套件
產品介紹1. 產品簡介Hi3519AV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3519A核心板設計的一款海思嵌入式開發板。Hi3519AV100處理器核心具有2*ARM Cortex A53@1.5GHz， 32KB I-cache， 32KB Dcache /256KB L2 cache ，支持 Neon 加速，集成 FPU 處理單元，集成 Tensilica Vision P6 DSP@710MHz，32KB I-Cache /32KB I-RAM/512KB Data RAM，0.3Tops 神經網絡運算性能，支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多種分類神經網絡。Hi3519AV100定制開發板提供4K@60 HDMI輸入、4K@60 HDMI輸出USB3.0、SDIO3.0、1路10M/100M/1000網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。產品規格1、硬件規格參數項目類型型號參數說明核心配置處理器Hi3559AV100DSPensilica Vision P6 DSP@710MHzNNIE1.7Tops 神經網絡運算性能DDR4DDR4*1 8Gb*1EMMC8GB連接器CON1-SATA4xFX10A-120P-SV2主板接口HDMI IN支持4K60輸入HDMI OUT支持4K60輸出網口MIC INLINE INLINE OUTUSB3.0TFRS2322UART2,UART4RS4851UART1GPIORTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）2.軟件規格參數LinuxUboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動USB deviceUSB 2.0 device 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源3、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V4、功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3559A 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3531AV100定制開發套件
產品簡介HI3531AV100定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3531AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3531AV100定制開放板集多種優勢于一身，強勁的處理器性能與內置的 4K/H.264視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。 性能及應用介紹HI3531AV定制開發板H.264編碼可支持6路SDI輸入，視頻解碼支持到1080P。開發板提供10/100/1000M 以太網口、USB 3.0、HDMI、SDI、SATA 等接口的擴展，可應用于全景拼接、教育、車載設備、會議等行業。 產品規格核心板尺寸為：80mm*75.8mm核心板預留資源介紹核心板配置：DDR：512MB *4 FLASH:32MB NAND:256MB開發板接口：1) DC12V/2A2) 1路千兆網口3) 1個debug調試串口4) 1個USB3.05) 1個RTC供電腳6) 1HDMI/1VGA 輸入7) 6組SDI輸入8) HDMI以及VGA輸出9) 3組RS232輸出10) 1路LINE IN輸入11) 1路LINE OUT輸出12) 2組SATA 查看更多
HT-Hi3531DV100標準開發套件
產品介紹1.產品簡介Hi3531DV100標準開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV100處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。Hi3531DV100標準開發板提供8路AHD模擬高清輸入、8路音頻輸入、HDMI口輸出、USB3.0、USB2.0、SATA、10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格 資源描述上圖中接口序號對應硬件規格參數中功能接口描述3、硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M功能接口112V 電源適配器接口2UART3 接口3RS485 接口4UART0 接口，用于系統調試及UBOOT5UART2 接口6網絡RJ45 接口7USB2.0 接口8HDMI 接口19VGA 接口10HDMI 接口211CVSB 接口12音頻接口13VI 接口114VI 接口215SATA 接口116SATA 接口217SATA 接口318USB3.0 接口19紅外接口20JTAG 接口21SATA 電源接口122SATA 電源接口223復位按鈕24撥碼開關工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）4、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口 Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 5、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 6、 功耗典型電壓典型電流典型功耗12VTBDTBD 查看更多
HT-Hi3531DV100定制開發套件
產品介紹1.產品簡介Hi3531DV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。Hi3531DV100定制開發板提供4K@30 HDMI輸入、4K@30 HDMI輸入、4K@30輸出、1080P@60輸出、1080P SDI 輸入、1080P DVI 輸入、 USB3.0、USB2.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。產品規格機械尺寸 Hi3531DV100定制開發-機械尺寸圖 硬件規格參數項目類型型號參數說明核心配置處理器Hi3531DV100MPUARM Cortex A9 雙核@1.4GHz存儲內存DDRDDR3*4 2GB存儲SPI Nand 2GbSPI NOR32M連接器BTB連接器間距0.5mm，220Pin板載功能電源電源輸入DV12V/2A接口視頻輸出HDMI原生HDMI2.0接口以太網J5-RJ451000M/100M/10M硬盤存儲CON1-SATASATA 6Gbps視頻輸入72*HDMI(4k30),1*DVI,4*SDI視頻輸出21*HDMI(4k30),1*HDMI(1080P)音頻1I2S數字接口以太網1千兆(板載)I2C2SPI14851Uart1USB2.02USB3.01GPIO若干復用IOSATA2SATA3.0 (板載)其它IO8工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）軟件規格參數LinuxUboot版本U-Boot 2016.11啟動方式支持從spi nor flash 啟動燒錄方式調試串口Kernel版本linux 3.18支持的文件系統jffs2/yaffs2/等下載方式串口/網口Device DriverSerial port串口驅動Ethernet10/100/1000M 以太網卡驅動USB hostUSB 3.0 host 驅動USB deviceUSB 2.0 host 驅動INPUTHDMI 輸入驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料 1、開發資料 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。 2、技術支持 協助判斷產品是否存在故障 HT-3531D 主板產品軟硬件資源解釋 幫助正確地編譯與運行我們提供的源代碼 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務 根據用戶需求完成定制硬件及軟件開發 支持 Linux 系統定制 支持 OEM/ODM 定制支持項目外包開發 查看更多
HT-Hi3531DV200標準開發套件
產品簡介 Hi3531DV200標準開發板是常州海圖信息科技股份有限公司推出的一款基于Hi3531D芯片設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用四核架構，處理核心由ARM Cortex A53四核@1.15GHz組成，處理性能強悍。Hi3531DV200標準開發板提供8路AHD模擬高清輸入、8路音頻輸入、HDMI口輸出、USB3.0、USB2.0、SATA、10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。接口資源序號描述1單板總電源接口，12V@5A 或以上2、3SATA 硬盤電源接口4USB2.0 接口5、6SATA3.0 接口7PCIE2.0 X2 接口8千兆網口 ETH19、10、11、1260pin BTB 連接器，視頻 AD 擴展接口。接口板包含12路CVBS視頻輸入,4路AHD視頻輸入,4路音頻輸入，1路MIC輸入，1路音頻輸出13Audio IN/OUT 接口14CVBS 接口15VGA 接口16BT.1120 轉 HDMI 接口17內置 HDMI 接口18USB3.0 接口19USB2.0 接口20千兆網口 ETH021UART2 轉 RS485 接口22UART1 接口23UART4 接口24電源測試接口25UART0 接口 查看更多
HT-Hi3531DV200定制開發套件
1. 產品簡介HI3531DV200定制開發板是常州海圖信息科技股份有限公司推出的一款基于海思HI3531DV200核心板設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3531DV200集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。 2. 性能與應用介紹HI3531DV200處理器核心具有四核ARM Cortex-A53@ 1.15GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HI3531DV200主板提供4路HDMI輸入、2路HDMI輸出、2路USB2.0、1路USB3.0、1路10M/100M網絡、RS232、RS485、GPIO、RTC等豐富外圍接口。Hi3531DV200是針對多路高清/超高清（1080p/4M/5M/4K）DVR產品應用開發的新一代專 業SoC芯片。Hi3531DV200集成了ARM A53四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用。同時，Hi3531DV200還集成了多路MIPI D-PHY接口輸入，突破了數字接口的視頻輸入性能瓶頸，提供兩倍于前代產品的視頻輸入能力。另外，H.265視頻編解碼引擎、視頻圖像處理的算法效果及性能得到了進一步提升。結合豐富的外圍設備及高速接口，該SoC芯片為客戶產品提供了高性能、優異圖像質量的模擬高清DVR解決方案，廣泛用于模擬高清監控市場和車載DVR市場，多路編解碼等相關應用場景。 3. 產品外觀 三、產品規格1、機械尺寸 HT-3531DV200定制開發板-機械尺寸圖 2、硬件資源描述項目類型型號參數說明核心配置處理器Hi3531DV200CPU四核ARM Cortex-A53@ 1.15GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NNIE1.2Tops 神經網絡運算性能智能計算加速性能（含跟蹤、人臉校正）存儲內存DDR2GB存儲EMMC8GB連接器核心板：TE # 3-6318490-6底板：TE # 3-1827253-6主板接口電源輸入1DC12V視頻輸入視頻2*HDMI 4*SDI視頻輸出2*HDMI、1*CVBS、1*VGA網口11*LAN,10/100/1000MbpsLINE IN音頻3.5mm音頻母座，3個單向I2S/PCM接口，支持20路復合輸入；支持雙聲道輸出LINE OUTUSB3USB2.0 Host接口*2USB3.0 Host接口*1TF1SDIO3.0，接口支持 3.3/1.8V 電平RS2322串口RS4851串口GPIO5I/0接口PCIE1SATA2IR1JTAG1RTC電源接口1CPU自帶，需要給VBAT供電工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） 3、軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動INPUTHDMI 輸入驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源 4、工作環境環境參數最小值典型值最 大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 5、 功耗典型電壓典型電流典型功耗12VTBDTBD 四、技術支持及資料1、開發資料l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3531D 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-Hi3535AV100標準開發套件
產品簡介 HI3535AV100標準開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3535AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3535AV100標準開放板集多種優勢于一身，強勁的處理器性能與內置的 高清H.265視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。單板接口說明序號描述1單板總電源接口，12V@2A 或以上2電源按鍵3、4SATA硬盤電源接口5JTAG 接口6USB2.0 接口7、8SATA3.0 接口9復位按鍵10千兆網口 ETH11160pin BTB 連接器，視頻 AD 擴展接口12千兆網口 ETH013音頻輸入口14音頻輸出口15CVBS 接口16VGA 接口17BT.1120 轉 HDMI 接口18內置 HDMI 接口19USB3.0 接口20USB2.0 接口21UART1 接口22UART0 接口23PWM 輸出口24UART2 轉 RS485 接口25UART4 接口 查看更多
HT-Hi3536V100定制開發套件
產品簡介Hi3536V100定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 Hi3536V100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536A核心板集多種優勢于一身，強勁的處理器性能視頻解碼引擎提供了強悍的視頻處理和解碼能力。Hi3536V100定制開發板支持1個HDMI 2.0 超高清輸出接口，輸出3840 x2160@60fps、支持1個VGA高清輸出接口，輸出2560 x1600@60fps支持1個BT.1120高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120)輸出，在DDR模式下可輸出3840 x2160@30fps。核心板提供10/100/1000M 以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。 產品規格1、機械尺寸Hi3536V100定制開發板-機械尺寸圖2、硬件規格參數項目類型型號參數說明核心配置CPUHi3536RBCVMPUA17 四核 1.4GHz存儲內存DDR4DDR*4 512MB*4存儲FLASHSPI NOR 32MB NAND 256MB連接器BTB連接器間距0.5mm，320Pin板載功能電源電源輸入DV12V/2A（與主板配套使用時，從主板供電）接口網口11000M/100M/10M硬盤存儲SATAUSB3.0轉SATA 6GbpsRTC紐扣電池RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池）CVBS OUTVGA OUT支持1080P60HDMI OUT1支持4k60原生HDMI2.0HDMI OUT2支持1080P60網口210M/100M/1000MLINE INLINE OUTUSBx1USB3.0 RESET外部按鍵軟件復位DC12電源輸入RS232*2UART1,UART2RS485*1UART3GPIOSATA供電RTC電池工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、軟件規格參數 Linux Uboot版本U-Boot 2010.06啟動方式支持從SPI nand 啟動燒錄方式調試串口 Kernel版本linux 3.10支持的文件系統nfs/yaffs2/等下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100/1000M 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動I2SI2S 總線驅動OUPTHDMI 輸出驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等圖形界面QT5.8.0提供完善的QT 開發資源4、 工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V5、 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。提供vio、venc、vdec 等豐富的Linux 例程。提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持協助判斷產品是否存在故障HT-3536主板產品軟硬件資源解釋幫助正確地編譯與運行我們提供的源代碼按照產品文檔資料，解決主板內出現的異常問題 3、增值服務根據用戶需求完成定制硬件及軟件開發支持Linux系統定制支持OEM/ODM定制支持項目外包開發 查看更多
HT-Hi3798MV200定制開發套件
產品簡介HI3798MV200 定制開發板是常州海圖信息科技股份有限公司推出的一款以華為海思 HI3798MV200 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。Hi3798MV200是用于IPTV/OTT機頂盒市場的支持4K@60解碼的全4K高性能SOC芯片。集成4核64位高性能Cortex A53處理器和多核高性能2D/3D加速引擎；支持H.265 4Kx2K@60 10bit超高清視頻解碼，高性能的H.265高清視頻編碼，HDR視頻解碼及顯示。 產品規格1、機械尺寸 HI3798MV200主板-機械尺寸圖 2、資源描述項目類型型號參數說明核心配置CPUHI3798MV200MPU四核64 位高性能ARM CortexA53存儲內存DDR512MB存儲EMMC8GB工作環境操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露）3、工作環境環境參數min典型值max商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V4、功耗典型電壓典型電流典型功耗12VTBDTBD 查看更多

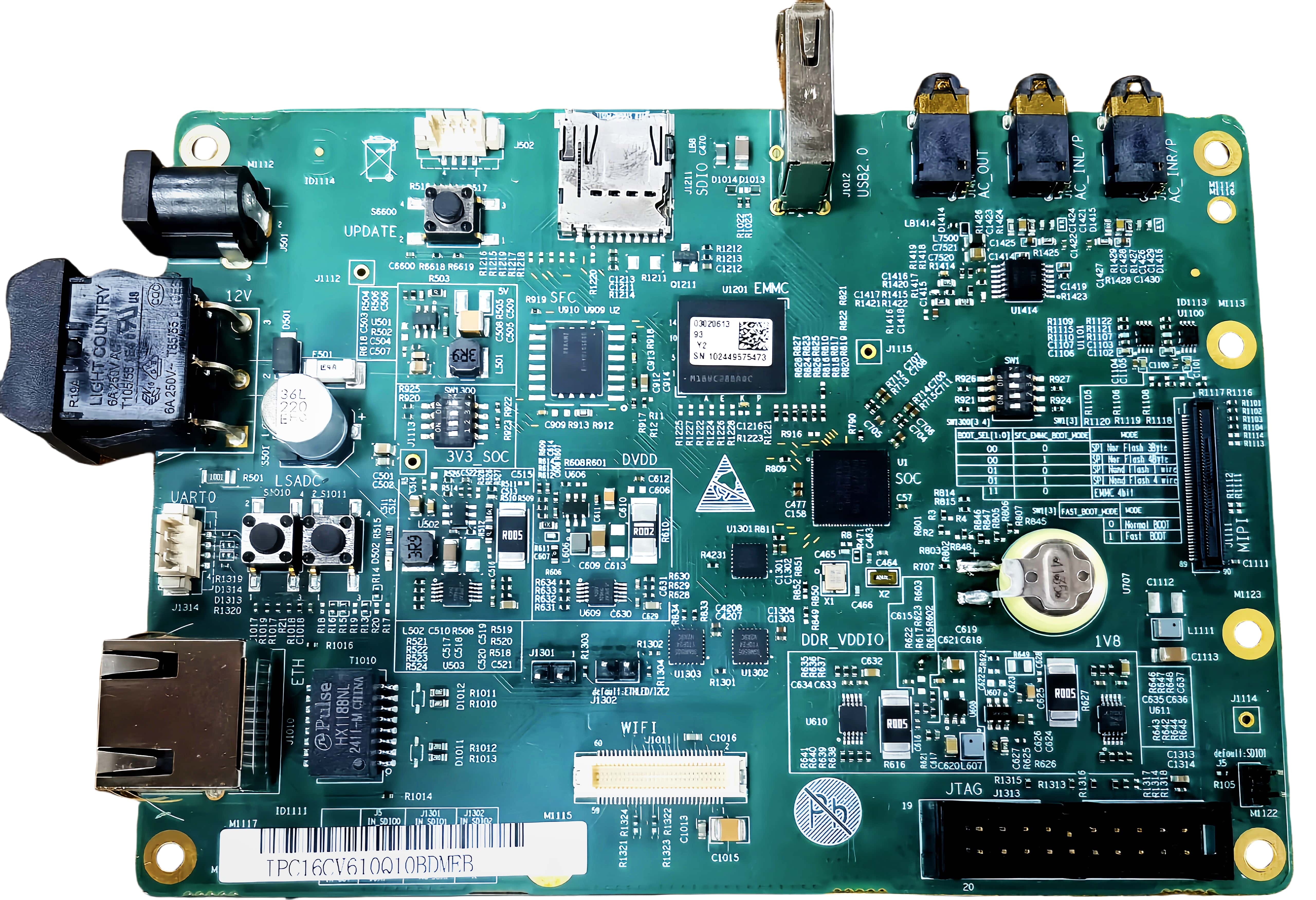

HT-hi3516cv610標準開發套件
產品簡介HI3516CV610標準開發板是常州海圖信息科技股份有限公司推出的一款基于海思HI3516CV610核心板設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3516CV610集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。性能與應用介紹Hi3516CV610是一顆應用在安防市場的IPC SoC。 Hi3516CV610集成了ARM Cortex-A7 MP2四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用。同時，Hi3516CV610 標準開發板CPU內置DDR ，Hi3516CV610（10B）內置DDR2 傳輸速率可達到1332Mbps，擁有512Mb內存。Hi3516CV610（20B/20S/20G）內置DDR3/3L，傳輸速率可達到2133Mbps，擁有1GB內存。Hi3516CV610（00B/00S/00G）具有外置DDR3/3L，最高可擁有4GB內存。并且DDR其較小的體型帶來諸多優勢。首先，它更便于安裝和集成到各種設備中，節省空間，無論是在小型安防設備還是智能家居終端，都能輕松適配。其次，較小的體型意味著更低的功耗，降低了設備的運行成本和散熱需求，提高了設備的穩定性和可靠性。 HI3516CV610處理器核心具有四核ARM Cortex-A7 MP2，32KB I-Cache，32KB D-Cache，128KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HI3516CV610主板提供音頻方面有 LINE_IN 和 LINE_OUT，分別用于音頻輸入和輸出，可連接外部設備實現聲音采集與播放；USB2.0 接口能連接 U 盤，切換模式后可進行數據讀寫操作；攝像頭 sensor 接口支持多種攝像頭接入，用于視頻圖像采集處理；DEBUG 接口用于調試，網口可實現網絡通信，JTAG 接口助力芯片調試測試，SPI 接口則可連接外部 SPI 設備，這些接口共同為開發板在多種應用場景下提供了強大的功能支持。產品外觀Hi3516CV610標準開發板-正面圖產品規格1、機械尺寸HT3516CV610-標準開發板-機械尺寸圖 硬件資源描述項目類型型號參數說明核心配置處理器Hi3516CV610CPU四核ARM Cortex-A7 MP232KB I-Cache、32KB D-Cache、128KB L2 cache支持 NEON 加速，集成FPU 處理單元智能視頻分析NNIE1Tops 神經網絡運算性能智能計算加速性能（含跟蹤、人臉校正）存儲內存DDR512MB存儲EMMC16GB軟件規格參數 Linux Uboot版本U-Boot 2016.11啟動方式支持從eMMC 啟動燒錄方式調試串口 Kernel版本linux 4.9支持的文件系統ext4/nfs/yaffs2/ubifs下載方式串口/網口 Device DriverSerial port串口驅動RTC硬件時鐘驅動，保存系統時間Ethernet10/100 以太網卡驅動USB hostUSB 2.0 host 驅動MMC/SDMMC/SD 控制器驅動SPISPI 總線驅動eMMCeMMC 驅動DDRDDR驅動AUDIOINPUT/OUTPUT輸入/輸出聲卡驅動TCP/IP提供完整的TCP/IP 協議配置系統和服務Ifconfig/route等用于網絡配置及相關服務程序文件系統常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 工作環境環境參數最小值典型值最大值商業級溫度0℃/70℃儲存溫度-10℃25℃85℃工作電壓11.7V12V12.5V 功耗典型電壓典型電流典型功耗12VTBDTBD技術支持及資料1、開發資料l 提供基于開發板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高50%以上。l 提供主芯片數據手冊、軟件開發環境、軟件開發SDK 包。l 提供vio、venc、vdec等豐富的Linux 例程。l 提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。 2、技術支持l 協助判斷產品是否存在故障l HT-3519DV500 開發板產品軟硬件資源解釋l 幫助正確地編譯與運行我們提供的源代碼l 按照產品文檔資料，解決主板內出現的異常問題 3、增值服務l 根據用戶需求完成定制硬件及軟件開發l 支持Linux系統定制l 支持OEM/ODM定制l 支持項目外包開發 查看更多
HT-3516cv60
1. 產品簡介HI3516CV610標準開發板是常州海圖信息科技股份有限公司推出的一款基于海思HI3516CV610核心板設計的嵌入式開發板，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HI3516CV610集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。2. 性能與應用介紹Hi3516CV610是一顆應用在安防市場的IPC SoC。 Hi3516CV610集成了ARM Cortex-A7 MP2四核處理器和性能強大的神經網絡推理引擎，支持多種智能算法應用。同時，Hi3516CV610 標準開發板CPU內置DDR ，Hi3516CV610（10B）內置DDR2 傳輸速率可達到1332Mbps，擁有512Mb內存。Hi3516CV610（20B/20S/20G）內置DDR3/3L，傳輸速率可達到2133Mbps，擁有1GB內存。Hi3516CV610（00B/00S/00G）具有外置DDR3/3L，最高可擁有4GB內存。并且DDR其較小的體型帶來諸多優勢。首先，它更便于安裝和集成到各種設備中，節省空間，無論是在小型安防設備還是智能家居終端，都能輕松適配。其次，較小的體型意味著更低的功耗，降低了設備的運行成本和散熱需求，提高了設備的穩定性和可靠性。HI3516CV610處理器核心具有四核ARM Cortex-A7 MP2，32KB I-Cache，32KB D-Cache，128KB L2 Cache,支持NEON 加速,集成FPU 處理單元。HI3516CV610主板提供音頻方面有 LINE_IN 和 LINE_OUT，分別用于音頻輸入和輸出，可連接外部設備實現聲音采集與播放；USB2.0 接口能連接 U 盤，切換模式后可進行數據讀寫操作；攝像頭 sensor 接口支持多種攝像頭接入，用于視頻圖像采集處理；DEBUG 接口用于調試，網口可實現網絡通信，JTAG 接口助力芯片調試測試，SPI 接口則可連接外部 SPI 設備，這些接口共同為開發板在多種應用場景下提供了強大的功能支持。3. 產品外觀 查看更多
