1、八核ARM Cortex-A55@ 1.4GHz
2、支持 NEON 加速，集成FPU 處理單元
3、接口豐富，配套資料齊全
產品簡介
HT-3536A 定制開發套件是常州海圖電子科技有限公司推出的一款以華為海思Hi3536AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-3536A 定制開發套件集多種優勢于一身，強勁的處理器性能視頻解碼引擎提供了強悍的視頻處理和解碼能力。HT-3536A 定開發套件支持 1 個 HDMI 2.0 超高清輸出接口，最大輸出 3840x2160@60fps、支持 1 個 VGA 高清輸出接口，最大輸出 2560 x1600@60fps 支持1 個 BT.1120 高清輸出接口，可通過任意高清接口（HDMI、VGA、BT.1120）輸出，在 DDR 模式下最大可輸出 3840 x2160@30fps。核心板提供 10/100/1000M以太網口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的擴展。

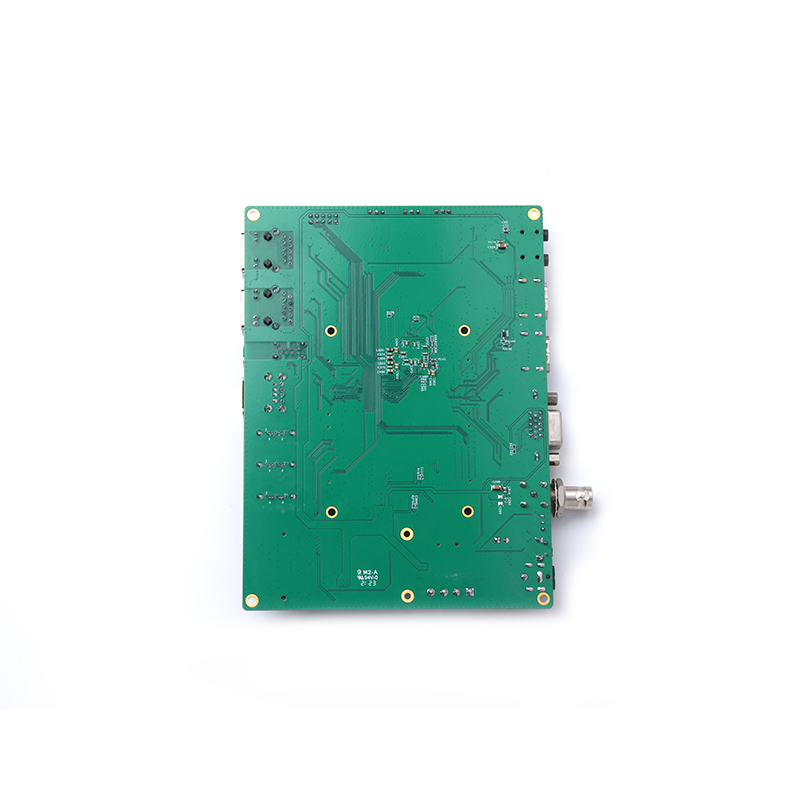

產品外觀
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | CPU | HT-HI3536A | MPU | A55 八核 1.4GHz |
存儲 | 內存 | DDR4 | 4GB | |
存儲 | EMMC | 8GB | ||
連接器 | BTB連接器 | 間距0.5mm，320Pin | ||
板載功能接口 | 電源 | 電源輸入 | DV12V/2A(與主板配套使用時，從主板供電) | |
網口1 | 1000M/100M/10M | |||
硬盤存儲 | SATA | UBS3.0轉SATA 6Gbps | ||
RTC | 紐扣電池 | RTC紐扣電池供電（與主板配套使用時，通過底板接口安裝電池） | ||
CVBS OUT | ||||
VGA OUT | 最大支持1080P60 | |||
HDMI OUT1 | 1 | |||
HDMI OUT2 | 若干 | 復用IO | ||
網口2 | 3 | SATA3.0 (板載) | ||
LINE IN | 1 | |||
LINE OUT | 1 | 需要給VBAT供電 | ||
USB | 5 | CPU硬件相關配置IO | ||
| RESET | 外部按鍵 | 軟件復位 | ||
| DC12 | 電源輸入 | |||
| RS232 | *2 | UART1,UART2 | ||
| RS485 | *1 | UART3 | ||
| GPIO | ||||
| SATA供電 | ||||
| RTC電池 | ||||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2010.06 |
啟動方式 | 支持從SPI nand 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 3.10 | |
支持的文件系統 | nfs/yaffs2/等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
l 提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考，產品開發速度提高 50%以上。
l 提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
l 提供 vio、venc、vdec 等豐富的 Linux 例程。
l 提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
2、技術支持
l 協助判斷產品是否存在故障
l HT-3536A 主板產品軟硬件資源解釋
l 幫助正確地編譯與運行我們提供的源代碼
l 按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
l 根據用戶需求完成定制硬件及軟件開發
l 支持 Linux 系統定制
l 支持 OEM/ODM 定制
l 支持項目外包開發
4、更多支持
l 官方網站：www.caipiaodai.com
l 海思官方網站：www.hisilicon.com
l 售后微信：19952516369
